Insert à expansion

Séries IN41/IN42/IN42R

Contactez nos équipes au +33 (0)2 41 22 99 20

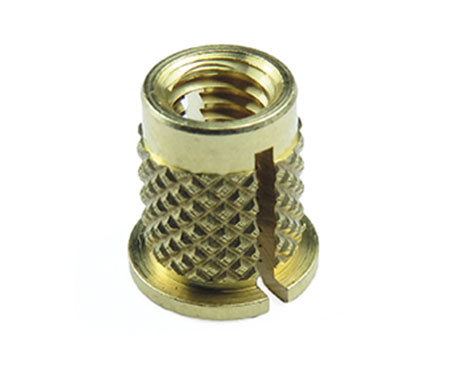

INSERT À EXPANSION – SÉRIES IN41/IN42/IN42R

APPLICATION

IN4 est un insert à expansion monté par pression. Son moletage en forme de diamant lui confère une pénétration minimum dans les plastiques durs, sans sacrifier les caractéristiques d’arrachement. IN4 est l’insert idéal pour les thermoplastiques durs.

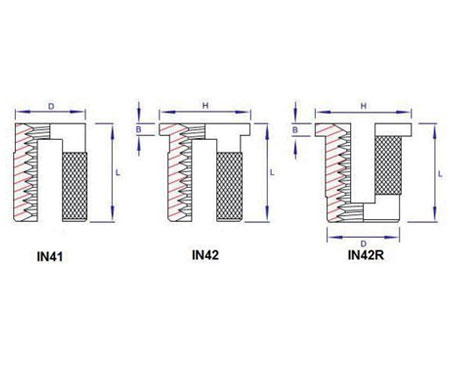

SÉRIE IN41/IN42/IN42R

Filetage

L

Longueur alternative

H

B

D

Trou perçage
+0.10 -0.0

Épaisseur mini paroi

M2

3,9

4,8

0,43

3,2

3,2

2,4

M2,5

4,7

5,5

0,51

4,0

4,0

3,2

M3

4,7

3,5

5,5

0,51

4,0

4,0

3,2

M3,5

6,3

3,5

6,4

0,66

4,7

4,8

3,6

M4

7,9

5,0

7,1

0,82

5,5

5,6

4,0

M5

9,4

6,0

7,9

0,99

6,3

6,4

4,8

M6

12,6

9,5

9,5

1,25

7,9

8,0

6,0

M8

12,6

9,5

11,1

1,25

9,5

9,6

7,0

MATIÈRES ET FINITIONS

– Laiton en standard, Inox sur commande
– Autres matières et finitions sur demande
