EINPRESSMUTTER – IPS/IPSI

BEMERKUNGEN

Folgende Blechhärten sind zu berücksichtigen :
– Für Stahlmuttern: 80 HRB Max
– Für 300 Serie Edelstahlmuttern: 70 HRB Max
– Für 400 Serie Edelstahlmuttern: 92 HRB Max
– Für Aluminium-Muttern : 50 HRB Max

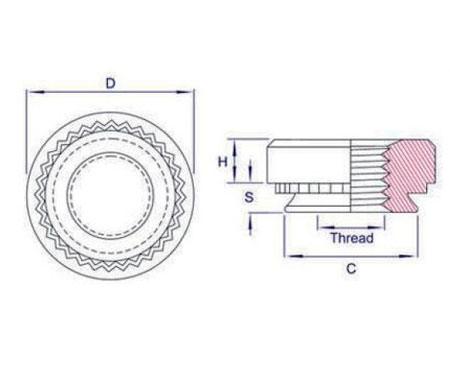

IPS/IPSI

Gewindemass

Schaftcode

C Max

D + – 0.2

H + – 0.1

S Max

Mindest-Blechstärke

Lochgrösse
im Blech
+0.08/-0.00

Mindestabstand
Blechrand

M2/M2.5 M2/M2.5 IPSI

0
1
2
3

4,16
4,22

6,30

1,71
1,50

0,76
0,97
1,37
2,21

0,8
1,0
1,4
2,3

4,20
4,25

4,8

M3 M3 IPSI

0
1
2
3

4,72
4,22

7,10
6,30

1,71
1,50

0,76
0,97
1,37
2,21

0,8
1,0
1,4
2,3

4,75
4,25

4,8

M3,5 M3.5 IPSI

0
1
2
3

4,72

7,10

1,71
1,50

0,76
0,97
1,37
2,21

0,8
1,0
1,4
2,3

4,75

5,6

M4 M4 IPSI

0
1
2

5,36

7,90

2,32
2,00

0,76
0,97
1,37

0,8
1,0
1,4

5,40

6,9

M5 M5 IPSI

0
1
2
3

6,30
6,38

8,70

2,32
2,00

0,76
0,97
1,37
2,21

0,8
1,0
1,4
2,3

6,35
6,40

7,1

M6 M6 IPSI

1
2
3

8,72

11,05

4,36
4,10

1,37
2,21
3,05

1,4
2,3
3,1

8,75

8,6

M8 M8 IPSI

1
2
3

10,44

12,70

5,90
5,50

1,37
2,21
3,05

1,4
2,3
3,1

10,50

9,7

M10 M10 IPSI

1
2
3

12,65
13,90

14,30
17,35

6,72
7,50

2,21
3,05
5,97

2,3
3,2
6,1

12,70
14,00

12,0

M12 M12 IPSI

1
2

16,60
16,90

20,60

9,06
8,50

3,05
5,97

3,1
6,1

16,65
17,0

12,0

WERKSTOFF UND BESCHICHTUNG

– Stahl gehärtet
– Edelstahl 300 und 400er Serie
– Aluminium (AL) auf Anfrage
– Blank (-)
– Verzinkt (Z)
