Die SEM-Schraube

Um die Schnelligkeit und Effizienz Ihrer Montageprozesse zu steigern, bietet Ihnen Inserco Fasteners ein breites Sortiment an Schrauben, die üblicherweise in der Elektronikindustrie verwendet werden.

SEMS-Schrauben, die auch Schrauben mit unverlierbarer Unterlegscheibe genannt werden, sind Schrauben, an denen eine oder mehrere Unterlegscheiben unverlierbar angebracht sind.

Die Unterlegscheiben werden während des Fertigungsprozesses auf dem Schraubenrohling montiert, bevor das Gewinde gerollt wird. Da der Außendurchmesser des Gewindes größer ist als der Innendurchmesser der Unterlegscheiben, können diese nicht von der Schraube rutschen.

Dieses Verfahren erübrigt es, die Unterlegscheibe(n) während der Montage manuell auf die Schraube zu setzen, was die Verwendung erheblich erleichtert und zu Produktivitätssteigerungen führt.

Laden Sie das technische Datenblatt herunter

EINSCHRÄNKUNGEN IM BEREICH DER ELEKTRONISCHEN MONTAGE

– Temperaturschwankungen: verursachen die ausdehnung und lockerung von verbindungselementen
– Vibrationen: verursachen die lockerung von verbindungselementen
Intern: elektromagnetismus, motoren
Extern: fahrzeug, fahrt
– Druck auf die auflagefläche des zu pressenden werkstücks: verursacht ein nachgeben des materials und klemmkraftverlust in der baugruppe

Vorteile

Die Kombi-Schraube mit vormontierter Unterlegscheibe bietet viele Vorteile:
– Garantie für festen Sitz und Schutz vor Lockerung
– Vereinfachung von Montage und Demontage (Vormontage der Schrauben)
– Vereinfachung der Lagerhaltung und Logistik
– Verhinderung von Nichtkonformitäten, die auf eine falsche oder vergessene Montage der Unterlegscheiben zurückzuführen sind
– Montage der Unterlegscheiben ohne die Gefahr, dass sie auf den Stromkreisen (DC) vergessen werden
– Produktivitätssteigerung: kein Anbringen von Unterlegscheiben vor der Montage
– Erhöhung des Qualitätsniveaus

Wir liefern Verbindungselemente nach ISO-, DIN- oder NFE-Normen, aber auch nach Maß und gemäß Ihren Vorgaben.

Photo3-vis-a-rondelle-imperdable
Photo-vis-a-rondelle-imperdable
Photo2-vis-a-rondelle-imperdable

TECHNISCHE EIGENSCHAFTEN DES SEMS-SCHRAUBENSORTIMENTS NACH PRODUKTIONSANGABEN

Gewindedur-
chmesser d1
a max. Effektive mindests-
chraubenlänge l2²
Über die angegebenen längen hinaus teilgewinde l3 Abmessungen der unterlegscheiben
Sechskant- / Hohlschrauben Geteilte Schrauben und Philips/Pozi-Schrauben Unterlegscheibe gemäß DIN 6902 Elastische Unterlegscheibe gemäß DIN 6904 Federringscheibe gemäß DIN 6905 Zahnscheibe gemäß DIN 6906 Fächerscheibe gemäß DIN 6907 Senkscheibe gemäß DIN 6908
Form A Form B
s d2 s d2 h d2 h d2 h d2 h d2 h d2
M2,5 0,9 5 16 25 0,6 6,5 0,8 8 1,1 4,55 0,8 5,5 1,2 5,5 1 6
M3 1 6 22 25 0,6 7 0,8 9 1,05 8 1,3 5,65 0,8 6 1,2 6 1,2 7
(M3,5) 1,2 7 25 25 0,8 8 0,8 11 1,15 8 1,3 6,1 1 7 1,5 7 1,2 8
M4 1,4 8 25 30 0,8 9 1 12 1,65 9 1,4 6,95 1 8 1,5 8 1,5 9
M5 1,6 10 35 35 1 10 1,6 15 1,75 11 1,7 8,55 1,2 9 1,8 9 1,8 11
M6 2 12 35 35 1,6 12,5 1,6 18 2 12 2,2 11 1,4 11 2,1 11 2 14

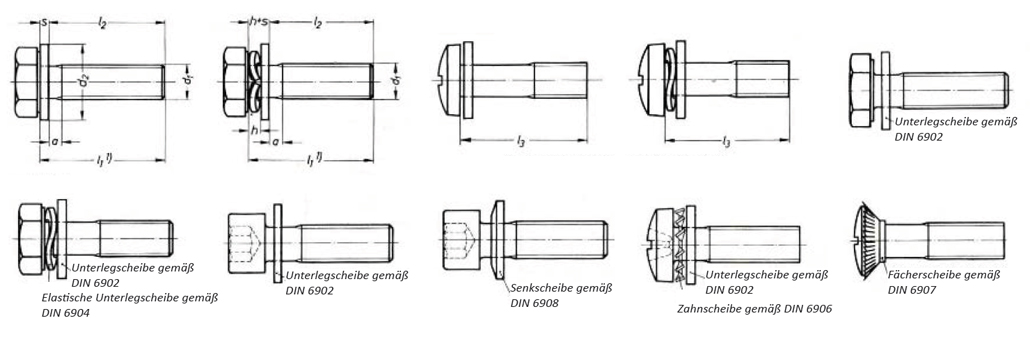

die-sem-schraude-plan

TECHNISCHE EIGENSCHAFTEN DES SEMS-SCHRAUBENSORTIMENTS AUF LAGER

Norm SchraubeNorm UnterlegscheibeMaterial Durchmesser
Zylinderschraube mit Unterlegscheibe DIN 84DIN 6902ACL 4,8 + ZNM3-M5
Zylinderschraube mit Federscheibe DIN 84DIN 127BCL 4,8 + ZNM3-M4
Gewölbte Philips-Zylinderkopfschraube mit UnterlegscheibeDIN 7985DIN 6902ACL 4,8 + ZNM3-M5
Gewölbte Zylinderkopfschraube mit ZahnscheibeISO 7048DIN 6797ACL 4,8 + ZNM3-M4

BREITES SORTIMENT

Die SEM-Schraube bietet eine Vielzahl von Montagemöglichkeiten. Inserco geht auf alle Ihre Anfragen zu Maßanfertigungen und/oder nach Vorgaben ein.

TypNormMaterialien & Beschichtungen
Durchmesser / abmessungenKombinationen
ScraubeTH, CS, CHC, CZX, … ISO, DIN, NFE, UNC/UNF, … Stahl, verzinkter
Stahl, Edelstahl, …
M2,5-M6
Unterlegscheibeflach, gewellt, konisch,
gefächert, Grower, CS
DIN 6900 oder nicht
genormt
Stahl, verzinkter
Stahl, Edelstahl, …
Gemäß DIN 6900 oder
anderen Normen
flach + gewellt, flach +
Grower, …

WELCHE UNTERLEGSCHEIBE UND WARUM?

Flache Unterlegscheibe Wird verwendet, um die Last beim Klemmen zu verteilen
Keine Sicherungsfunktion
3m
Zahnscheibe Die Zähne haben einen Anti-Lockerungseffekt
Teilweise Beschädigung der Auflagefläche
3m
Elastische Unterlegscheibe Kompensiert Längsverschiebungen durch Ausdehnung oder Kriechen von Materialien
Die Klemmkraft innerhalb der Baugruppe bleibt erhalten
3m
Doppelfunktionsscheibe Grower (elastisch + ein Zahn)
Contact (elastisch + Zahnung)
3m

Qualität

Unsere Produktionsstandorte sind alle nach ISO 9001 zertifiziert und unsere Qualitätssysteme erfüllen die spezifischen Anforderungen der Automobil- und Luftfahrtindustrie.QAS 9001 Logo
