Vis SEM

Afin d’augmenter la vitesse et l’efficacité de vos processus d’assemblage, Inserco Fasteners fournit une gamme très variée de vis couramment utilisées dans le domaine de l’électronique.
Les vis SEMS aussi appelées vis à rondelles imperdables ou vis à rondelles captives sont des vis associées à une ou plusieurs rondelles fixées de manière permanente.
Les rondelles sont installées durant le processus de fabrication sur l’ébauche de la vis avant le roulage du filet. Le diamètre extérieur du filet étant supérieur au diamètre intérieur des rondelles, celles-ci ne peuvent pas se désolidariser de la vis.
Ce dispositif élimine la nécessité de mettre la ou les rondelles à la main sur la vis durant l’installation, facilitant grandement la mise en place et amenant en conséquence des gains de productivité.

Téléchargez la fiche technique

Contraintes de la fixation électronique

– Variations de température : provoque des dilatations et un relâchement des fixations
– Vibrations : provoque le desserage des fixations
Internes : électromagnétisme, moteurs
Externes : véhicule, déplacement
– Pression sur la face d’appui de la pièce à serrer : provoque une relaxation de la matière et une perte de tension dans l’assemblage

Avantages

La vis à rondelle pré-assemblée offre de nombreux avantages :
– Garantir le blocage et la résistance au dévissage
– Faciliter le montage et le démontage (pré-assemblage des pièces)
– Simplifier l’inventaire et la logistique
– Supprimer les non-conformités liées à un montage incorrect ou à un oubli de rondelles
– Associer des rondelles sans risque d’en oublier sur les circuits (CC)
– Gagner en productivité : pas d’enfilage de rondelle avant montage
– Augmenter le niveau de qualité

Nous fournissons les éléments de fixation sous les normes aux standards ISO, DIN ou NFE, mais également sur mesure selon vos plans.

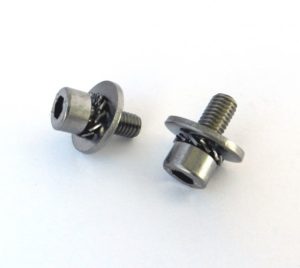

Photo3-vis-a-rondelle-imperdable

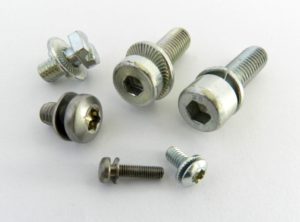

Photo-vis-a-rondelle-imperdable

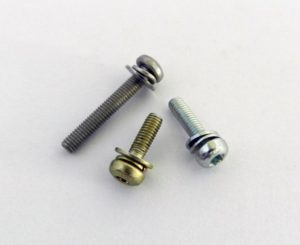

Photo2-vis-a-rondelle-imperdable

Caractéristiques gamme vis sems sur fabrication

Diamètre filetage d1 a max. Longueur de vis utile mini. l2² Au delà des longueurs indiquées filetage partiel l3 Dimensions rondelles
Vis hexagonales/creuses Vis fendues et Phillips/Pozi Rondelle selon DIN 6902 Rondelle élastique selon DIN 6904 Rondelle frein fendue selon DIN 6905 Rondelle dentelée selon DIN 6906 Rondelle éventail selon DIN 6907 Rondelle cuvette selon DIN 6908
Forme A Forme B
s d2 s d2 h d2 h d2 h d2 h d2 h d2
M2,5 0,9 5 16 25 0,6 6,5 0,8 8 1,1 4,55 0,8 5,5 1,2 5,5 1 6
M3 1 6 22 25 0,6 7 0,8 9 1,05 8 1,3 5,65 0,8 6 1,2 6 1,2 7
(M3,5) 1,2 7 25 25 0,8 8 0,8 11 1,15 8 1,3 6,1 1 7 1,5 7 1,2 8
M4 1,4 8 25 30 0,8 9 1 12 1,65 9 1,4 6,95 1 8 1,5 8 1,5 9
M5 1,6 10 35 35 1 10 1,6 15 1,75 11 1,7 8,55 1,2 9 1,8 9 1,8 11
M6 2 12 35 35 1,6 12,5 1,6 18 2 12 2,2 11 1,4 11 2,1 11 2 14

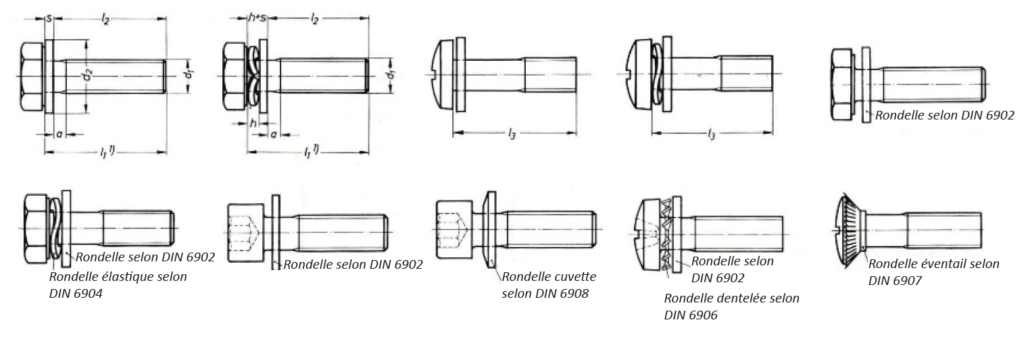

Schema-vis-rondelles-imperdable

Caractéristiques gamme vis sems sur en stock

Norme visNorme rondelleMatièreDiamètre
Vis à tête cylindrique avec rondelle plateDIN 84DIN 6902ACL 4,8 + ZNM3-M5
Vis à tête cylindrique avec rondelle ressortDIN 84DIN 127BCL 4,8 + ZNM3-M4
Vis à tête cylindrique bombée Phillips avec rondelle plateDIN 7985DIN 6902ACL 4,8 + ZNM3-M5
Vis à tête cylindrique bombée avec rondelle dentéeISO 7048DIN 6797ACL 4,8 + ZNM3-M4

Gamme large

La vis SEM offre une large possibilité d’assemblage. Inserco répond à toutes vos demandes sur plan et/ou répondant à un cahier des charges.

TypeNormeMatières & TraitementsDiamètres/DimensionsCombinaisons
VisTH, CS, CHC, CZX, …ISO, DIN, NFE, UNC/UNF, …acier, acier zingué, inox, …M2,5-M6
Rondelleplate, ondulée, conique, éventail, grower, CSDIN 6900 ou hors normeacier, acier zingué, inox, …suivant DIN 6900 ou autreplate + ondulée, plate + grower, …

Quelle rondelle et pourquoi ?

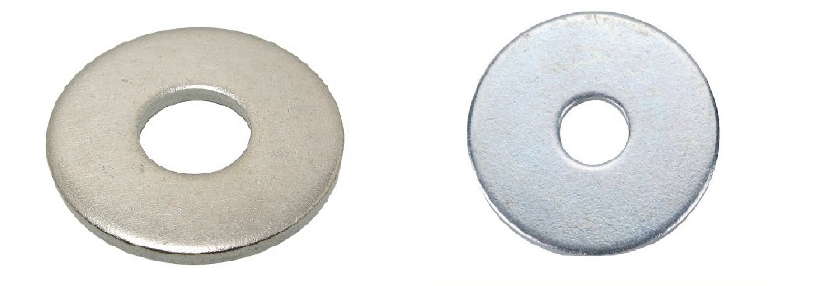

Rondelle plate Sert à répartir la charge pour le serrage
Pas de fonction de freinage
3m

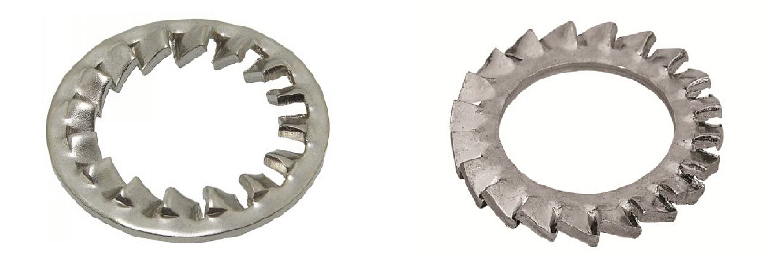

Rondelle à denture Les dents ont un effet anti-desserage
Dégrade partiellement la face d’appui
3m

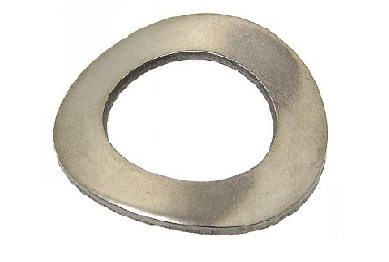

Rondelle élastique Compense les déplacements longitudinaux dus aux dilatations ou au fluage des matériaux
La tension dans l’assemblage est maintenue
3m
Rondelle double fonction Grower (élastique + une dent)
Contact (élastique + dentelure)
3m

Qualité

Nos sites sont tous certifiés ISO 9001 et nos systèmes qualité répondent aux exigences spécifiques des industries de l’automobile et de l’aéronautique.QAS 9001 Logo
