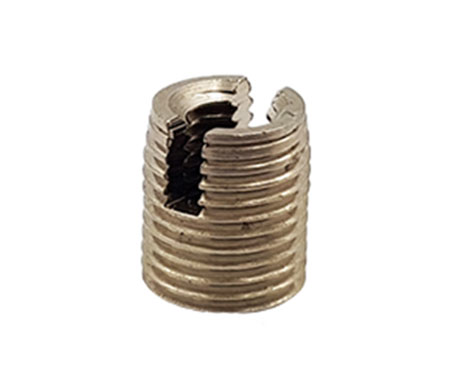

SELBSTSCHNEIDENDER GEWINDEEINSATZ – SERIE ISCT/IHSCT
APPLICATION
Der ISCT/IHSCT ist ein selbstschneidender Gewindeeinsatz, der in einer Vielzahl von Thermoplasten und duroplastischen Werkstoffen verwendet werden kann. Er wird besonders für Anwendungen empfohlen, bei denen eine hohe Zugfestigkeit erforderlich ist sowie für Kunststoffe mit geringer Elastizität. In der Ausführung Stahl oder Edelstahl kann der ISCT/IHSCT auch in Legierungen und Weichmetalle eingesetzt werden, um langfristig eine perfekte Beständigkeit von häufig beanspruchten Gewinden zu gewährleisten.

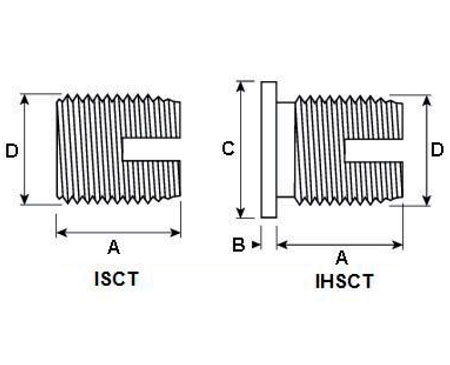

SERIE ISCT/IHSCT
Gewinde |
A |
B |
C |
D Max |
Lochdurchmesser in
|
Lochdurchmesser in
|
Mindest
|
M2.5 |
6,0 |
0,58 |
6,0 |
4,5 |
4,0 – 4,1 |
4,1 – 4,3 |
Wird durch Tests
|
M3 |
6,0 |
0,58 |
6,5 |
5,0 |
4,5 – 4,6 |
4,6 – 4,8 |
Wird durch Tests
|
M3.5 |
8,0 |
0,73 |
7,5 |
6,0 |
5,3 – 5,4 |
55,5 – 5,7 |
Wird durch Tests
|
M4 |
8,0 |
0,89 |
8,0 |
6,5 |
5,8 – 5,9 |
6,0 – 6,2 |
Wird durch Tests
|
M5 |
10,0 |
1,06 |
9,5 |
8,0 |
7,1 – 7,2 |
7,3 – 7,6 |
Wird durch Tests
|
M6 |
14,0 |
1,32 |
12,0 |
10,0 |
8,6 – 8,8 |
9,0 – 9,4 |
Wird durch Tests
|
M8 |
15,0 |
1,32 |
14,0 |
12,0 |
10,6 – 10,8 |
11,0 – 11,4 |
Wird durch Tests
|
M10 |
18,0 |
1,57 |
16,0 |
14,0 |
12,6 – 12,8 |
13,0 – 13,4 |
Wird durch Tests
|
M12 |
22,0 |
1,57 |
18,0 |
16,0 |
14,6 – 14,8 |
15,0 – 15,4 |
Wird durch Tests
|
WERKSTOFFE UND AUSFÜHRUNGEN
– Messing, Stahl, Edelstahl
– Weitere Werkstoffe und Ausführungen auf Anfrage
