INSERT TROU BORGNE POUR SURMOULAGE – SÉRIE IFTC
APPLICATION
IFTC est un insert à trou non débouchant qui a été créé pour les besoins du surmoulage, afin d’éviter les remontées de plastique dans le filetage. Son architecture unique avec trois moletages inclinés en opposition lui confère une très forte tenue au couple et à l’arrachement.

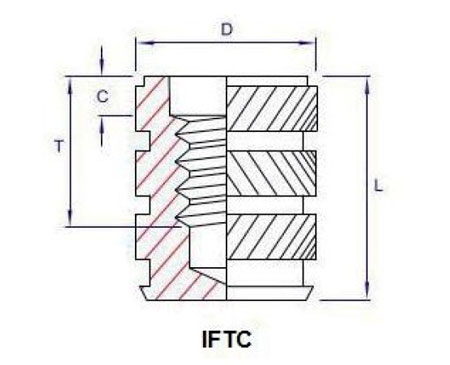

SÉRIE IFTC
Filetage |
D |
L |
T Min |
C |
M2 |
3,4 |
5,5 |
3,6 |
1,0 |
M2,5 |
4,3 |
6,4 |
4,0 |
1,2 |
M3 |
4,7 |
7,3 |
4,6 |
1,3 |
M3,5 |
5,5 |
9,2 |
6,0 |
1,6 |
M4 |
6,3 |
10,2 |
6,7 |
1,8 |
M5 |
7,3 |
11,2 |
7,4 |
2,0 |
M6 |
9,8 |
14,4 |
8,1 |
2,0 |
M8 |
11,4 |
16,5 |
11,1 |
2,3 |
M10 |
13,8 |
17,9 |
11,9 |
2,4 |

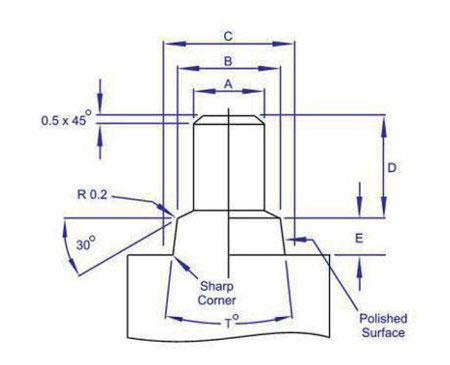

BROCHE DE POSITIONNEMENT
Filetage |
E -0.02
|
A -0.025
|
D -0.10
|
B -0.12
|
T° |
C |
M2 |
0,80 |
1,55 |
2,65 |
2,30 |
6,0 |
3,0 |
M2,5 |
0,90 |
2,00 |
3,00 |
2,80 |
5,0 |
3,5 |
M3 |
1,5 |
2,45 |
3,40 |
3,12 |
4,5 |
4,0 |
M3,5 |
1,30 |
2,85 |
4,55 |
3,75 |
4,5 |
4,7 |
M4 |
1,55 |
3,25 |
5,00 |
4,42 |
4,5 |
5,4 |
M5 |
1,70 |
4,15 |
5,55 |
5,12 |
5,0 |
6,0 |
M6 |
1,80 |
4,95 |
6,15 |
6,60 |
5,5 |
8,0 |
M8 |
2,00 |
6,70 |
9,00 |
8,50 |
6,0 |
10,0 |
M10 |
2,10 |
8,40 |
9,70 |
10,50 |
6,0 |
12,0 |
MATIÈRES ET FINITIONS
– Laiton en standard, Inox et Aluminium disponibles sur commande
– Autres matières et finitions sur demande
