Vis pour thermoplastique

Série IPT

Contactez nos équipes au +33 (0)2 41 22 99 20

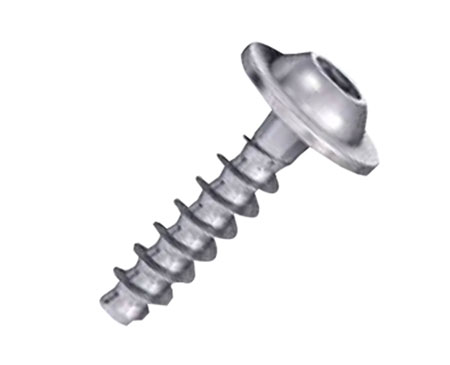

VIS POUR THERMOPLASTIQUE – SÉRIE IPT

APPLICATION

Vis pour thermoplastique : conçue pour permettre un fluage du plastique lors de l’installation, avec un angle de filet à 30°pour limiter le stress du bossage et un angle de filetage à 8° pour un couple d’installation minimum. Haute résistance aux vibrations et à la relaxation des plastiques. Contactez-nous pour obtenir toutes les spécifications d’installation.

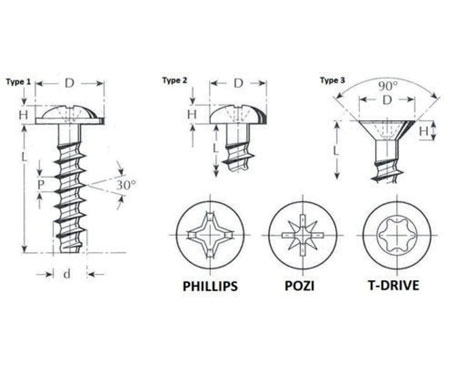

SÉRIE IPT – Tête bombée à embase

d

H

P

D Phillips

D Pozi

D T-Drive

2,2

1.60

0.98

4.40 (H1)

4.40 (Z1)

4.50 (T6)

2,5

1.80

1.12

5.00 (H1)

5.00 (Z1)

5.00 (T6)

3

2.10

1.34

6.00 (H1)

6.00 (Z1)

6.00 (T10)

3,5

2.40

1.57

7.00 (H2)

7.00 (Z2)

7.00 (T10)

4

2.50

1.79

8.00 (H2)

8.00 (Z2)

8.00 (T20)

5

3.20

2.24

10.00 (H2)

10.00 (Z2)

10.00 (T20)

6

4.00

2.69

12.00 (H3)

12.00 (Z3)

12.00 (T25)

SÉRIE IPT – Tête bombée

d

H

P

D Phillips

D Pozi

D T-Drive

2,2

1.50

0.98

3.90 (H1)

3.90 (Z1)

4.00 (T6)

2,5

1.70

1.12

4.40 (H1)

4.40 (Z1)

4.20 (T7)

3

2.00

1.34

5.30 (H1)

5.30 (Z1)

5.60 (T10)

3,5

2.50

1.57

6.10 (H2)

6.10 (Z2)

6.90 (T10)

4

2.70

1.79

7.00 (H2)

7.00 (Z2)

7.50 (T20)

5

3.40

2.24

8.80 (H2)

8.80 (Z2)

8.20 (T20)

6

4.00

2.69

10.50 (H3)

10.50 (Z3)

10.80 (T25)

SÉRIE IPT – Tête fraisée

d

H

P

D Phillips

D Pozi

D T-Drive

2,2

1.30

0.98

3.80 (H1)

3.80 (Z1)

3.80 (T6)

2,5

1.75

1.12

4.70 (H1)

4.70 (Z1)

4.70 (T8)

3

2.05

1.34

5.50 (H1)

5.50 (Z1)

5.50 (T8)

3,5

2.80

1.57

7.30 (H2)

7.30 (Z2)

7.30 (T15)

4

3.25

1.79

8.40 (H2)

8.40 (Z2)

8.40 (T20)

5

3.40

2.24

9.30 (H2)

9.30 ((Z2)

9.30 (T20)

6

3.80

2.69

11.30 (H2)

11.30 (Z2)

11.30 (T30)

LONGUEURS STANDARDS

d

L Longueurs +/- 0,25

2,2

5 – 6 – 8 – 10 – 12

2,5

5 – 6 – 8 – 10 – 12 – 14 – 16 – 18

3

6 – 8 – 10 – 12 – 14 – 16 – 18 – 20 – 25 – 30

3,5

8 – 10 – 12 – 14 – 16 – 18 – 20 – 25 – 30

4

8 – 10 – 12 – 14 – 16 – 18 – 20 – 25 – 30

5

10 – 12 – 14 – 16 – 18 – 20 – 25 – 30 – 35

6

12 – 14 – 16 – 18 – 20 – 25 – 30 – 35

MATIÈRES ET FINITIONS

– Acier zingué blanc
– Acier zingué noir
– Inox
– Autres matières et finitions sur demande
