Colonnette à sertir borgne

Série IPBSO

Contactez nos équipes au +33 (0)2 41 22 99 20

COLONNETTE À SERTIR BORGNE – SÉRIE IPBSO

APPLICATION

Le IPBSO est un insert à sertir permettant d’avoir un taraudage à fort couple sur tôle mince,tout en ayant la fonction d’entretoise. Cette fixation s’insère totalement dans le support et vient affleurer, évitant ainsi tout travail de finition après installation. Utilisant un système de sertissage éprouvé, la tête hexagonale assure un excellent couple et une tenue à l’arrachement élevée. Comme toutes les fixations à sertir, l’installation nécessite une pression bidirectionnelle, donc nécessitant l’accès aux deux faces du support.

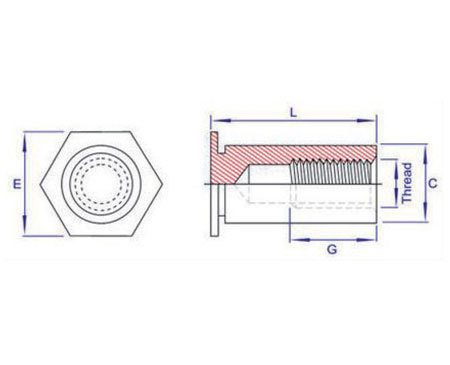

SÉRIE IPBSO

Filetage

Épaisseur tôle

Trou
+0.08/-0.0

C
+0.0 -0.13

D

E Nom

Dist Mini bord

Couple Nm

Arrachement Nm

M2.5 / M3 *

1,0

4,20

4,18

3,20

4,80

6,0

2,63

1012

5.4 M3

1,0

5,40

5,39

4,00

6,40

6,8

4,10

1879

M4

1,3

7,20

7,14

4,80

7,90

8,0

8,48

2517

M5

1,3

7,20

7,14

5,20

7,90

8,0

8,48

2517

LONGUEURS

Filetage

Longueur

M3 x 0.5

6 – 8 – 10 – 12 – 14 – 16 – 18 – 20

5.4 M3 x 0.5

6 – 8 – 10 – 12 – 14 – 16 – 18 – 20

M4 x 0,7

6 – 8 – 10 – 12 – 14 – 16 – 18 – 20

M5 x 0.8

6 – 8 – 10 – 12 – 14 – 16 – 18 – 20 – 22

Trou borgne

3 – 4 – 5 – 6,5 – 9,5

MATIÈRES ET FINITIONS

– Acier
– Inox série 300
– Aluminium sur commande
– Brut
– Zingué blanc
– Autres matières et finitions sur demande
