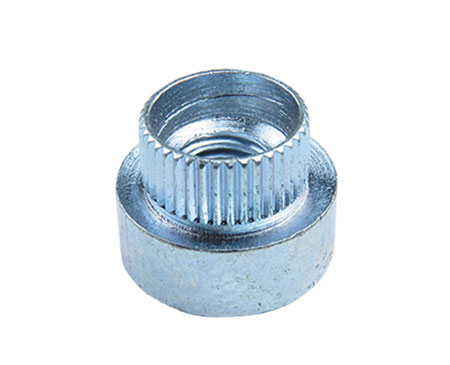

ECROU À RIVETER LÈVRE MOLETÉE – SÉRIE IARB
APPLICATION
L’écrou à riveter lèvre moletée fournit un filetage réutilisable dans les supports trop fins pour être taraudés. Il peut être installé dans des tôles aussi fines que 0,5 mm et ne souffre pas de la limitation de dureté des tôles comme l’écrou à sertir. Il peut donc être installé dans de l’acier inox. Le moletage sur la lèvre donne une excellente résistance au couple dans les matériaux tendres. L’écrou à riveter est disponible en acier et en inox en standard. Aluminium et Laiton sur commande.
SÉRIE IARB

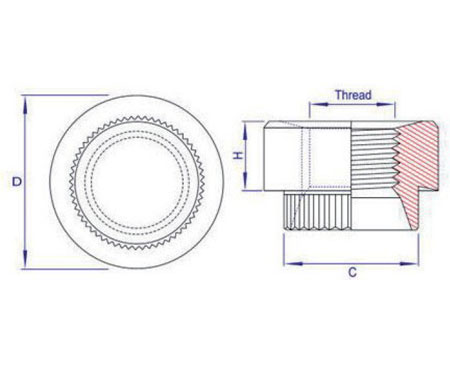

Filetage |
Code lèvre |
Trou perçage
|
D + – 0.13 |
H + – 0.13 |
C + 0.0/- 0.13 |
M2.5 x 0.45 |
001-026 |
5,90 |
7,90 |
3,20 |
5,80 |
M3 x 0.5 |
001-026 |
5,90 |
7,90 |
3,20 |
5,80 |
M3,5 x 0.6 |
001-026 |
6,95 |
9,50 |
3,80 |
6,90 |
M4 x 0.7 |
001-026 |
6,95 |
9,50 |
3,80 |
6,90 |
M5 x 0,8 |
001-026 |
8,35 |
11,10 |
4,40 |
8,30 |
M6 x 1.0 |
001-026 |
9,65 |
12,70 |
5,70 |
9,50 |
M8 x 1.25 |
001-026 |
13,10 |
15,90 |
6,40 |
13,00 |
M10 x 1.5 |
001-026 |
15,50 |
19,10 |
7,60 |
15,40 |
M12 x 1.75 |
001-026 |
19,50 |
25,40 |
10,20 |
19,40 |
TABLE DE CONVERSION DES CODES LÈVRES
Code lèvre |
001 |
003 |
004 |
006 |
008 |
010 |
012 |
013 |
014 |
Épaisseur tôle |
0,5
|
0,7
|
0,9
|
1,1
|
1,4
|
1,7
|
2,0
|
2,3
|
2,6
|
Code lèvre |
016 |
017 |
018 |
019 |
020 |
022 |
023 |
024 |
026 |
Épaisseur tôle |
2,9
|
10swg |
3,2
|
3,5
|
3,8
|
4,1
|
4,4
|
4,7
|
5,0
|
MATIÈRES ET FINITIONS
– Acier doux
– Inox A2
– Aluminium et Laiton sur commande
– Brut
– Zingué blanc
