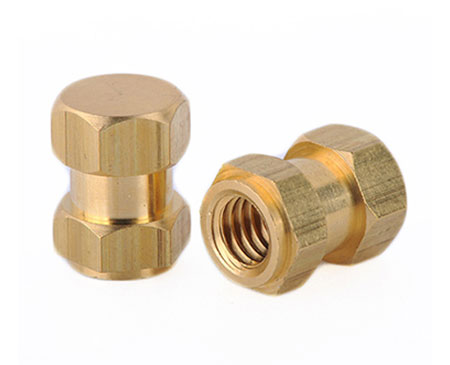

INSERT DIN POUR SURMOULAGE – SÉRIE 16903
APPLICATION
Insert selon la norme DIN 16903 pour une utilisation en surmoulage dans les matières plastiques.Toutes les variantes de dimensions sont possibles à la demande.
**Diamètre avant moletage

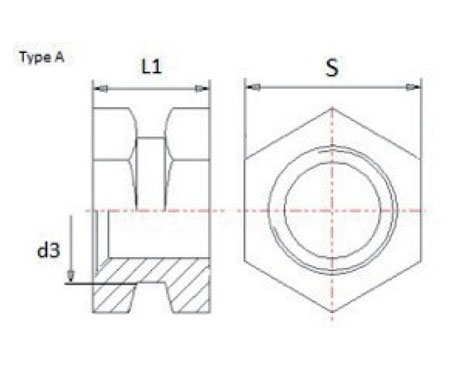

SÉRIE 16903 – FORME A
Filetage | S | d3 | L1 |
M3 | 5 | 3,8 | 3 |
M4 | 6 | 5 | 4 |
M5 | 7 | 6.4 | 5 |
M6 | 9 | 7.4 | 6 |
M8 | 11 | 10.4 | 8 |
SÉRIE 16903 – FORME B**

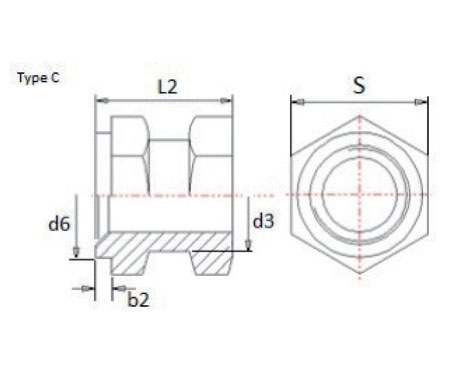

SÉRIE 16903 – FORME C
Filetage | S | d3 | b2 | L2 | d6 |
M3 | 5 | 3.8 | 1 | 4.5 | 4.2 |
M4 | 6 | 5 | 1 | 6 | 5.5 |
M5 | 7 | 6.4 | 1 | 7.5 | 7 |
M6 | 9 | 7.4 | 1 | 9 | 8 |
M8 | 11 | 10.4 | 1 | 12 | 10 |

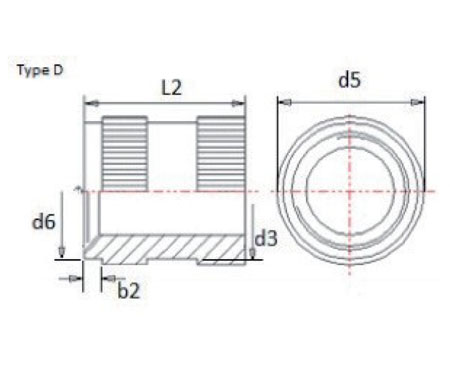

SÉRIE 16903 – FORME D**
Filetage | d5 | d3 | b2 | L2 | d6 |
M2,5 | 3,8 | 3.4 | 0.8 | 4 | 3.8 |
M3 | 4.2 | 3.8 | 1 | 4.5 | 4.2 |
M4 | 5.5 | 5 | 1 | 6 | 5.5 |
M5 | 7 | 6.4 | 1 | 7.5 | 7 |
M6 | 8 | 7.4 | 1 | 9 | 8 |

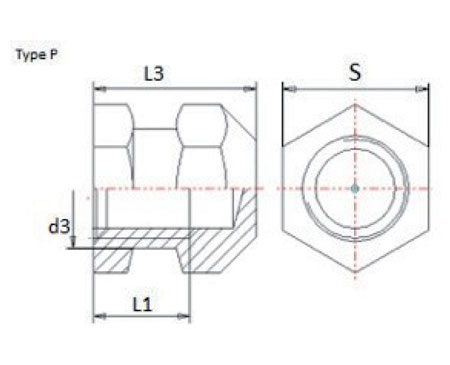

SÉRIE 16903 – FORME P
Filetage | S | d3 | L1 | L3 |
M3 | 5 | 3.8 | 3 | 5.5 |
M4 | 6 | 5 | 4 | 7 |
M5 | 7 | 6.4 | 5 | 8.3 |
M6 | 9 | 7.4 | 6 | 9.8 |
M8 | 11 | 10,4 | 8 | 12.6 |

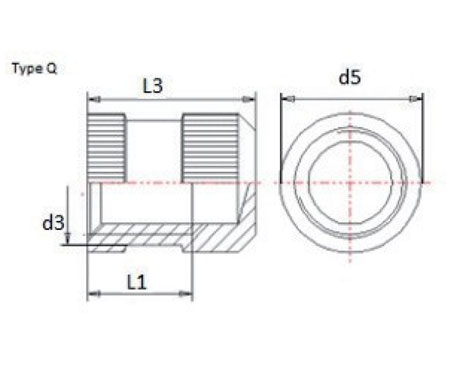

SÉRIE 16903 – FORME Q**
Filetage | d5 | d3 | L1 | L3 |
M2,5 | 3.8 | 3.4 | 2.6 | 4.6 |
M3 | 4.2 | 3.8 | 3 | 5.5 |
M4 | 5.5 | 5 | 4 | 7 |
M5 | 7 | 6.4 | 5 | 8.3 |
M6 | 8 | 7.4 | 6 | 9.8 |

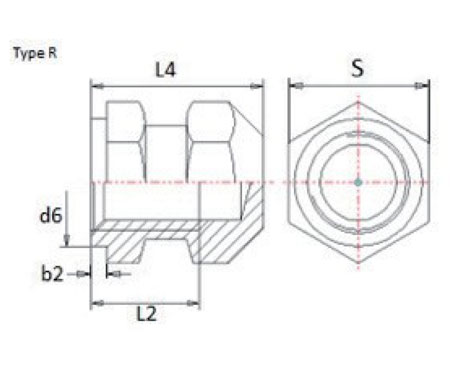

SÉRIE 16903 – FORME R
Filetage | S | d6 | b2 | L2 | L4 |
M3 | 5 | 4.2 | 1 | 4.5 | 7 |
M4 | 6 | 5.5 | 1 | 6 | 9 |
M5 | 7 | 7 | 1 | 7.5 | 10.8 |
M6 | 9 | 8 | 1 | 9 | 12.8 |
M8 | 11 | 10 | 1 | 12 | 16.6 |

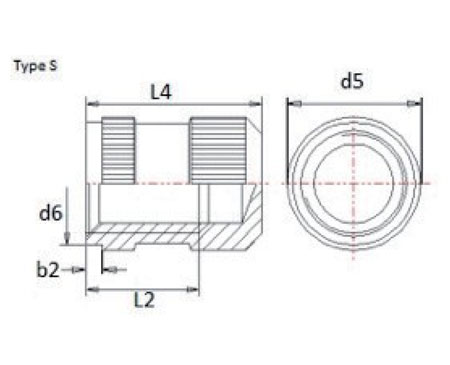

SÉRIE 16903 – FORME S**
Filetage | d5 | d6 | b2 | L2 | L4 |
M2,5 | 3.8 | 3.8 | 0.8 | 4 | 6 |
M3 | 4.2 | 4.2 | 1 | 4.5 | 7 |
M4 | 5.5 | 5.5 | 1 | 6 | 9 |
M5 | 7 | 7 | 1 | 7.5 | 10.8 |
M6 | 8 | 8 | 1 | 9 | 12.8 |
MATIÈRES ET FINITIONS
– Laiton en standard
РAutres mati̬res et finitions sur demande
РBrute,Nickel̩e
РZingu̩e
