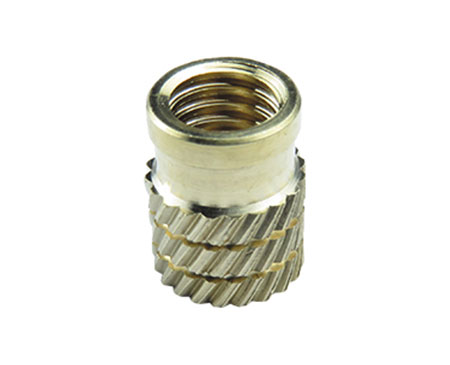

INSERT POUR THERMODURCISSABLE – SÉRIE ISP/IHSR
APPLICATION
L’insert pour thermodurcissable série ISP/IHSR a été conçu pour pallier aux difficultés rencontrées par la pose d’inserts dans les plastiques thermodurcissables. Le moletage acéré réalisé sur l’insert permet d’éviter les contraintes à l’intérieur du thermodurcissable. Le moletage permet également d’avoir des bossages à parois minces.

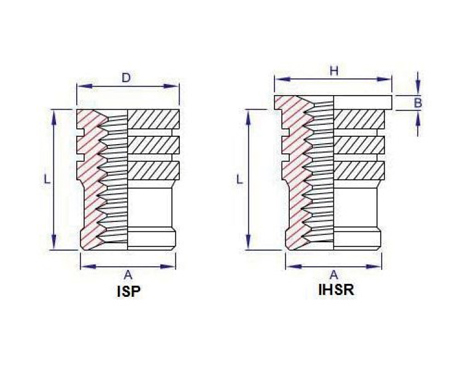

SÉRIE ISP/IHSR
Filetage |
D |
H |
B |
A |
L |
Trou perçage
|
Épaisseur mini paroi |
M2 |
3,3 |
4,8 |
0,51 |
3,0 |
4,1 |
3,1 |
1,6 |
M2.5 |
4,2 |
5,5 |
0,58 |
3,7 |
5,3 |
3,8 |
2,0 |
M3 |
4,2 |
5,5 |
0,58 |
3,7 |
5,3 |
3,8 |
2,0 |
M3.5 |
5,0 |
6,4 |
0,74 |
4,5 |
6,3 |
4,6 |
2,5 |
M4 |
5,8 |
7,1 |
0,89 |
5,3 |
7,4 |
5,4 |
2,5 |
M5 |
6,6 |
7,9 |
1,07 |
6,1 |
8,3 |
6,2 |
2,5 |
M6 |
8,2 |
9,5 |
1,32 |
7,7 |
9,2 |
7,8 |
2,8 |
M8 |
9,7 |
11,1 |
1,32 |
9,3 |
9,2 |
9,3 |
3,8 |
M10 |
12,7 |
14,0 |
1,57 |
12,2 |
9,2 |
12,3 |
5,0 |
MATIÈRES ET FINITIONS
– Laiton en standard, Inox sur commande
– Aluminium sur commande
– Autres matières et finitions sur demande
