Insert auto-taraudeurs à trois trous

Série ISCT-3H/IHSCT-3H

Contactez nos équipes au 02 41 22 99 20

INSERT AUTO-TARAUDEUS À TROIS TROUS – SÉRIE ISCT-3H/IHSCT-3H

APPLICATION

Lors du montage des douilles auto-taraudeuses du type ISCT standard dans des matériaux durs, la fente a tendance à se resserrer, ce qui peut provoquer des difficultés lors du vissage final de l’assemblage. Inserco propose désormais une version à 3 trous de ses inserts auto-taraudeurs pour pallier à ce problème. Les trous vont permettre de réaliser un taraudage très précis lors de l’installation, en répartissant l’effort de coupe sur 3 points. ISCT-3H ne nécessite pas de taraudage préalable, il s’insère directement dans un trou lisse. ISCT-3H peut se monter dans une multitude de matériaux : plastiques, composites, métaux, alliages …

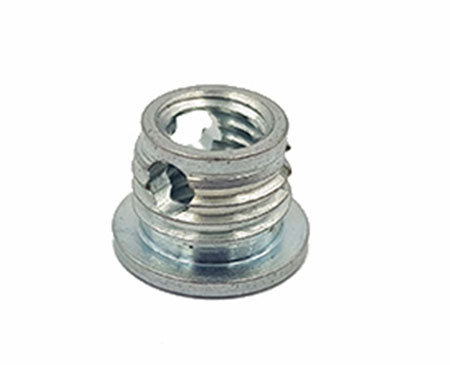

ISCT-3H existe également en version avec tête pour une meilleure face d’appui d’assemblage. Sur demande, possibilité de réaliser les ISCT-3H avec une empreinte 6 pans à l’intérieur pour
faciliter le montage.

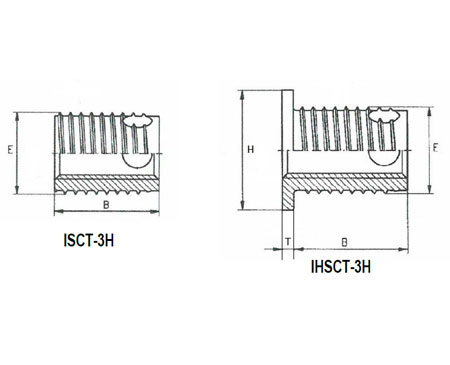

SÉRIE ISCT-3H/IHSCT-3H

Filetage Int

Filetage Ext (E)

Longueur (B)

Epaisseur
tête (T)

Diamètre
tête (H)

Profondeur
perçage

Diamètre
perçage

M3 x 0.5

5 x 0.6

4 – 6

N/A

N/A

6 – 8

4,6 – 4,8

M3.5 x 0.6

6 x 0.8

5 – 8

N/A

N/A

7 – 10

5,5 – 5,7

M4 x 0.7

6.5 x 0.8

6 – 8

N/A

N/A

8 – 10

6,0 – 6,2

M5 x 0.8

8 x 1

7 – 10

1

11

9 – 13

7,4 – 7,7

M6 x 1.0

10 x 1.25

8 – 12

1.5

13

10 – 15

9,3 – 9,6

M8 x 1.25

12 x 1.5

9 – 14

1.5

15

11 – 17

11,1 – 11,5

M10 x 1.5

14 x 1.5

10 – 18

1.5

17

13 – 22

13,1 – 13,5

M12 x 1.75

16 x 1.75

12 – 22

N/A

N/A

15 – 26

15,0 – 15,5

M14 x 2.0

18 x 2

14 – 24

N/A

N/A

17 – 28

17,0 – 17,5

M16 x 2.0

20 x 2

14 – 24

N/A

N/A

17 – 28

19,0 – 19,5

MATIÈRES

– Acier
– Inox
